2XZ型旋片式真空泵

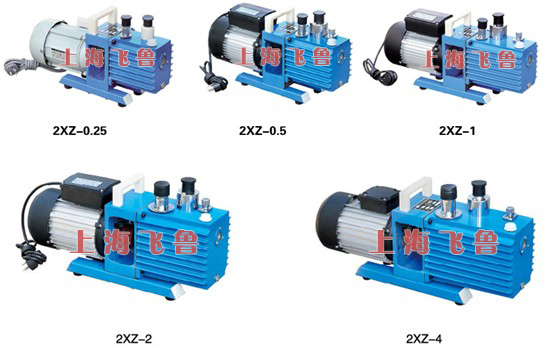

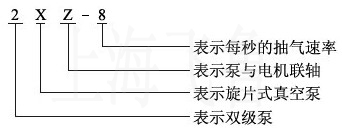

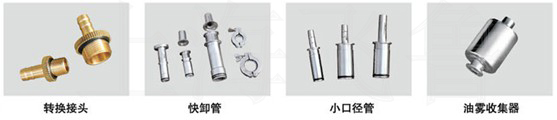

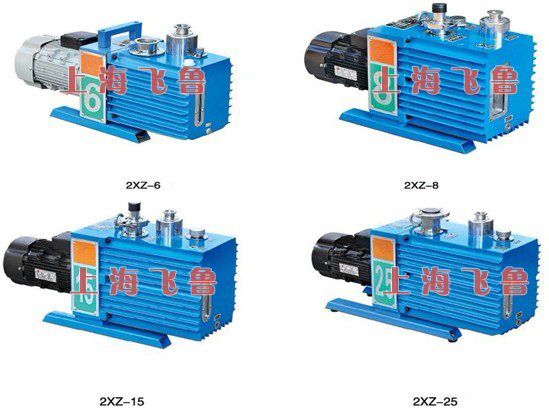

2XZ型旋片式真空泵是用來對密封容器抽除氣體的基本設備。它可單獨使用，也可用為增壓泵、擴散泵、分子泵的前級泵、維持泵、鈦泵的預抽泵用；該系列泵具有低嗓聲、停泵不返油、啟動容易等優點，泵上裝有氣鎮閥，可抽除少量的可凝性蒸汽。本真空泵不能抽除含氧過高的，腐蝕性的，有爆炸性的或有毒的(2XZFL防爆型旋片式真空泵除外)，以及含有穎粒塵埃的氣體，也不能作壓縮泵、輸氣泵使用。2XZ型旋片式真空泵可用于電真空容器制造、真空焊接、印刷、照相制版、食品包裝、真空吸塑、制冷設備維修及儀器、儀表設備配套和實驗室等。廣泛適用于航空航天、半導體、鍍膜、食品包裝、干燥、制冷、科研、醫療、電子、化工、醫藥等專業單位和大專院校等部門的實驗室、化驗室。 二、2XZ型旋片式真空泵的型號意義：  三、2XZ型旋片式真空泵的結構特點： 1.體積小，重量輕、噪音低； 2.設有氣鎮閥，可抽除少量水蒸汽； 3.設有自動防返油雙重保險裝置； 4.小口徑2XZ-2，2XZ-4真空泵專配真空干燥箱、冷凍干燥機，印刷機械； 5.配小口徑轉換接頭、KF接口； 附：2XZ型旋片式真空泵進出口口徑轉換裝置圖  四、2XZ型旋片式真空泵的性能參數表：

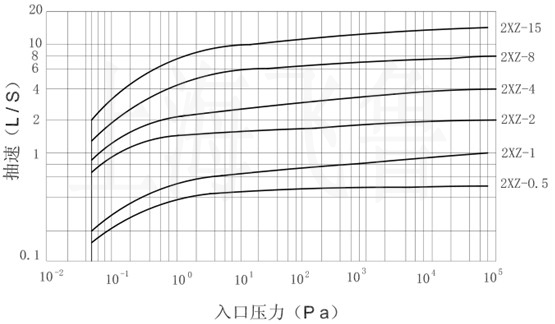

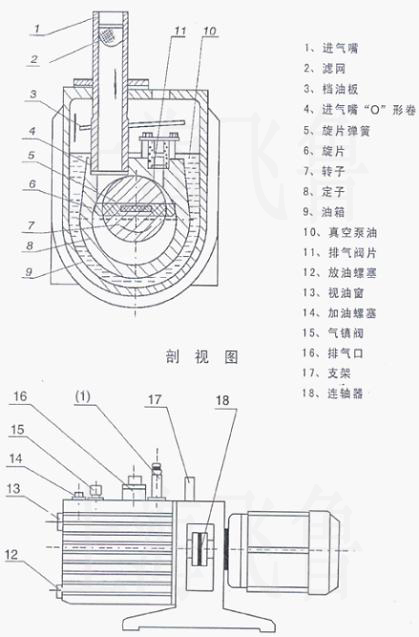

五、2XZ型旋片式真空泵性能曲線圖：  六、2XZ型旋片式真空泵工作原理與結構簡述： 該泵是一種容積泵，它借助于旋片在泵腔中連續運轉，使泵腔被旋片分成兩個不同區域的容積周期地擴大與縮小，使將氣體吸進、壓縮與排出，達到容器被抽真空。 本泵是由兩個工作室前后串聯同向等速旋轉，被抽氣體由前級泵泵腔抽入，經過壓縮被排出或排入后級泵腔，再經過壓縮，排出泵腔，通過減霧器(排氣筒)排出泵外。見圖(一)所示。  圖（一）：2XZ型旋片式真空泵結構圖 七、2XZ型旋片式真空泵外形及安裝尺寸：  外形及安裝尺寸（矩形管）

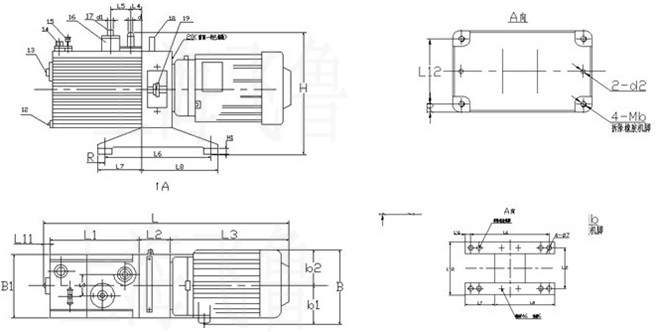

八、2XZ型旋片式真空泵的使用方法和注意事項： 1、開箱，檢查泵在運抽中是否擔壞，是否符合出廠要求。 2、先擰開加油螺塞，從加油孔中加油至油標2/3(因出廠運輸關系，真空泵腔內無泵油灌入)，后從進氣管孔內加入少許泵油(可能出廠時間太長引起泵腔內干燥)為加強泵腔內潤滑。油位過低對排氣閥不能起封閉作用，影響真空度，過高可能會引起噴油。泵油采用石化行業礦物油型真空泵油標準號為SH0528牌號，配用HFV-N1100，HFV-N1200,HFV-A100. SV-68等。 3、按規定接上三相電源線，三相電機要注意電機旋轉方向與泵支架上的箭頭方向一致，單相電機直接插上電源插座即可，試運轉一下，再開始正常工作。 4、與泵進氣管口的連接管道不宜過長，千萬注意要檢查真空泵外連接管道、接頭及容器絕對不能漏氣，要密封。否則會影響極限真空及真空泵使用壽命。 5、泵的工作環境:溫度5℃~40℃范圍內，相對濕度不大于85%，進氣口壓力1.3*103帕的條件下工作。對抽速在0.5升/秒以上真空泵，均裝有氣鎮閥。如相對濕度較高，可打開氣鎮閥凈化，可抽除少量水蒸氣而不會污染泵油，廷長泵油使用時間，凈化完畢后及時關死。從而提高泵的使用性能。 6、自吸進油式真空泵，在進氣口壓力為10OKpa-6Kpa時運轉，不得超過3分鐘。 7、此泵必須安裝在清沽，通風、干燥的場所。 8、下列情況之一不能使用: (1)不能抽吸含有顆粒，塵埃的氣體或膠狀、水狀、液體及腐蝕性的物質。 (2)不能抽吸含爆炸性氣體或含氧過高的氣體。這種環境應選用我公司生產的防爆真空泵比較合適。 (3)不能系統漏氣及真空泵匹配的容器過大，在長期抽氣下工作。 (4)不能作為輸氣泵，壓縮泵等使用。 9、泵內設有雙重的防返油裝置，永不返油。 10、此泵是高精度產品，也不是耐腐蝕真空泵，建議配置過濾器使用。 九、2XZ型旋片式真空泵維護與保養： 1、保持泵的清潔，防止雜質吸入泵腔內。建議配置過濾器，但過濾器的上接口與下接口間距為整個過濾器高度的3/5左右。當水溶液太多時可通過放水螺塞放掉，然后及時擰緊。該過濾器起緩沖、冷卻、過濾等作用。 2、保持油位。不同種類或牌號的真空泵油，不可混合使用，如遇污染請及時更換。 3、存放不當，水分或其他揮發性物質進入泵腔內，可打開氣鎮閥凈化之。如影響極限真空，可考慮換油，更換泵油時，先開泵空運轉30分鐘左右，使油變稀，放出臟油，放油的同時，從進氣口緩慢加入少量清潔真空泵油加以沖洗泵腔內部。 4、如遇泵的噪聲增加或突然咬死，應立即切斷電源，進行檢查。 5、該系列泵拆卸順序: 5.1放油。 5.2松開進氣管壓板螺釘，拔出進氣管。 5.3松開氣鎮閥壓板螺釘，拔出氣鎮閥。 5.4拆下油箱。 5.5拆除支座與泵連接的內六角螺釘，松開泵聯軸節緊固螺釘.抽出泵體總成，拆下?lián)跤桶濉?.6拆下止回閥開口銷，抽出止回閥葉輪。5.7用汽油清洗各部件、疏通油孔待裝。 6、2XZ型旋片式真空泵裝配順序: 6.1旋片裝上旋片彈簧，插入轉子槽內后，先將高級轉子裝入定子，裝上高級泵蓋、銷、螺釘、鍵、套上軸套，用手旋轉，應無滯阻和明顯輕重感覺。 6.2參照6.1安裝高級轉子方法，裝上低級轉子。用泵聯軸器人工手盤旋轉幾下，應無滯阻和明顯輕重感覺。 6.3自吸進油泵裝里裝上止回閥部件，調整止回閥頭與進油嘴孔的平面。平啟高度為0.8-1.2毫米，閉合時，止回閥頭應將進油嘴孔嚴密密封，否則容易造成回油。 6.4裝回排氣閥片、油盒、擋油板等零件。 6.5裝泵體、鍵、聯軸節重新裝回支座上。 6.6裝油箱，裝回氣鎮、進氣管螺絲固定。(注意:檢查墊片及0型圈是否完好) 6.7再從加油孔處加油至油位要求位置，擰上放油螺塞。 6.8開啟電源，即可使用。 十、2XZ型旋片式真空泵故障及消除方法：
